RTX 5070 Gaming OC : 327 mm de longueur, mais l’installation dépend aussi du boîtier

12 octobre 2026 Éloïse Garrel-Bourjac 7 min de lecture

La Gigabyte GeForce RTX 5070 GAMING OC 12G mesure 327 mm de long. Cette valeur donne un premier repère, mais elle ne suffit pas à garantir l’installation. L’espace réellement disponible dépend aussi du radiateur ou des ventilateurs en façade, de l’épaisseur du refroidisseur, du câble d’alimentation 16 broches et des emplacements PCIe libres. Avant l’achat, comparez donc la carte avec les dimensions internes de votre boîtier.

Table des matières

La taille connue de la Gigabyte RTX 5070 GAMING OC 12G

La longueur annoncée pour cette RTX 5070 Gaming OC est de 327 mm. Il s’agit d’une carte graphique custom imposante, équipée du refroidissement WINDFORCE et de trois ventilateurs Hawk. Elle ne fait pas partie des modèles courts conçus pour les petites configurations.

Critère	Gigabyte GeForce RTX 5070 GAMING OC 12G	À retenir pour l’installation
Longueur	327 mm	À comparer avec la longueur GPU réellement disponible dans le boîtier.
Largeur et épaisseur	Non confirmées ici par une mesure constructeur complète	À vérifier sur la fiche de la référence exacte avant l’achat.
Poids	2 kg mentionnés par une fiche revendeur	Un support VGA est vivement conseillé.
Alimentation	Connecteur 16 broches	Prévoir un dégagement suffisant entre le connecteur et le panneau latéral.
Alimentation recommandée	750 W minimum selon une fiche revendeur	Vérifier aussi les connecteurs disponibles sur le bloc.

Ne reportez pas automatiquement les dimensions de la MSI GeForce RTX 5070 12G GAMING TRIO OC sur le modèle Gigabyte. La carte MSI mesure 338 x 140 x 50 mm et pèse 1 187 g seule. Ces données concernent la référence MSI, pas la RTX 5070 GAMING OC de Gigabyte. Deux RTX 5070 peuvent utiliser le même GPU tout en ayant un carénage, un radiateur et un circuit imprimé différents.

Mesurer le boîtier : la marge compte autant que les 327 mm

La fiche d’un boîtier indique généralement une « longueur maximale de carte graphique ». Cette donnée est utile, mais elle peut avoir été calculée sans radiateur frontal, sans ventilateurs épais ou après le retrait d’une cage à disques. Consultez la configuration correspondant réellement à votre montage, pas seulement la capacité théorique du châssis.

Ne visez pas une compatibilité au millimètre près

Si votre boîtier accepte exactement 327 mm de GPU, la RTX 5070 Gaming OC peut théoriquement entrer, mais le montage risque d’être contraignant. Une marge facilite l’insertion de la carte, évite qu’elle touche un ventilateur frontal et laisse l’air circuler vers le radiateur. En pratique, prévoyez quelques millimètres de marge. Plus cet espace est généreux, plus l’installation et l’entretien seront simples.

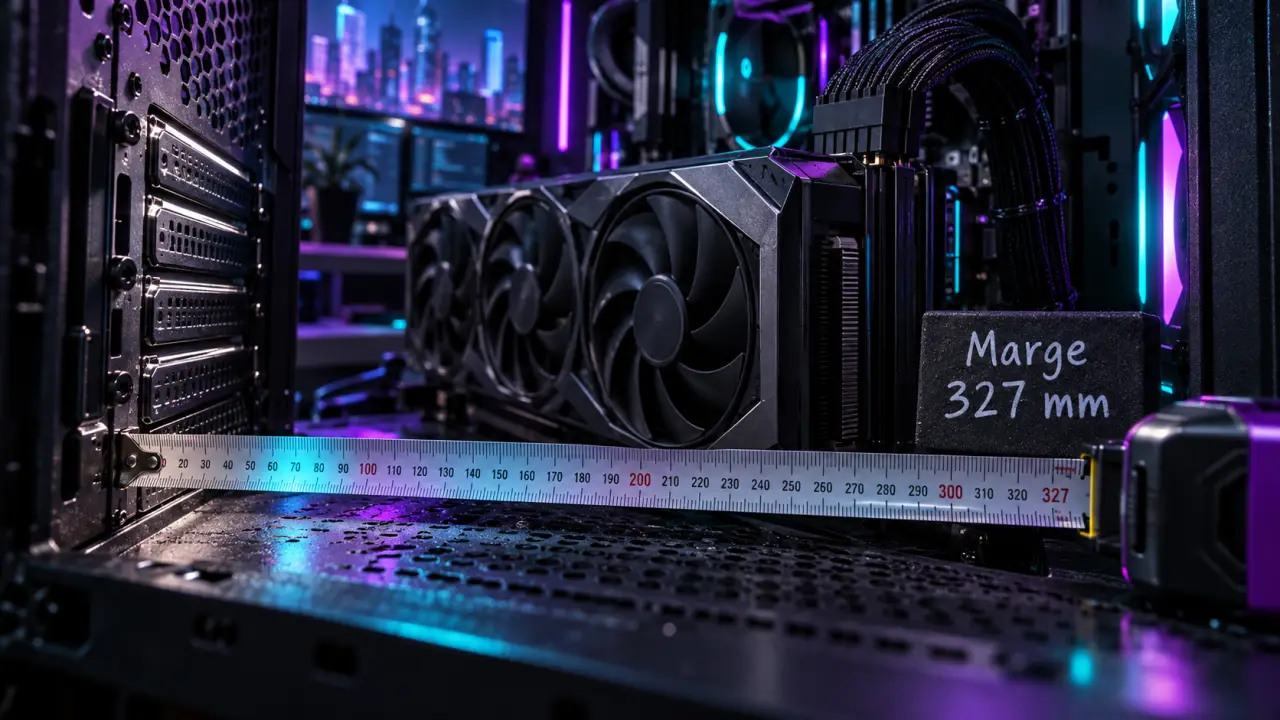

La façade interne est souvent le point oublié. Un boîtier peut annoncer une grande profondeur, puis perdre plusieurs centimètres avec un radiateur de watercooling, ses ventilateurs, une cage HDD ou un support de pompe. Mesurez la distance entre l’équerre PCIe arrière et le premier obstacle fixe. Cette mesure est plus fiable que le seul format ATX, micro-ATX ou mini-ITX. Un grand boîtier n’est pas toujours dégagé, tandis qu’un micro-ATX bien conçu peut parfois accueillir une carte longue.

Le câble 16 broches transforme l’encombrement en volume

La longueur se mesure sur un axe, alors que l’installation se joue dans un volume. Le connecteur 16 broches placé sur la tranche de la carte nécessite un câble engagé sans tension et une courbure progressive avant le panneau latéral. Lorsque l’espace se réduit, ce n’est donc pas uniquement la longueur de la carte qui peut bloquer, mais aussi le faisceau qui doit se plier sans être écrasé.

Dans un boîtier étroit, une carte compatible en longueur peut empêcher la fermeture du panneau ou exercer une contrainte sur le câble d’alimentation. Vérifiez la distance entre la tranche supérieure de la carte et le panneau, puis faites un essai à blanc avant de refermer. Le câble ne doit pas être pincé ni fortement plié juste à la sortie du connecteur.

Épaisseur, slots PCIe et circulation d’air : les vérifications à ne pas oublier

Le nombre de slots occupés par la Gigabyte RTX 5070 GAMING OC 12G n’est pas confirmé par les informations disponibles ici. Contrôlez ce point dans la documentation de la référence exacte. Cette précaution compte, car un système à trois ventilateurs peut dépasser l’épaisseur d’une carte double slot classique.

Les emplacements voisins peuvent devenir inutilisables

L’épaisseur d’une carte graphique ne concerne pas uniquement les équerres à l’arrière du boîtier. Elle peut recouvrir un ou plusieurs connecteurs PCIe situés sous le port principal de la carte mère. Une carte son, une carte d’acquisition ou un adaptateur réseau placé juste en dessous peut alors manquer de place ou recevoir moins d’air frais. Vérifiez le nombre d’équerres PCIe disponibles, mais observez aussi l’espacement réel entre les ports de votre carte mère.

Le refroidissement WINDFORCE associe notamment des ventilateurs Hawk, une rotation alternée, des caloducs en cuivre composite, une grande plaque de cuivre et le Screen Cooling. Pour que cet ensemble fonctionne correctement, les ventilateurs ne doivent pas être collés contre une paroi, un câble ou une carte d’extension. Laissez un passage d’air sous la carte et évitez d’accumuler les câbles d’alimentation dans cette zone.

Poids, alimentation et maintien : sécuriser le montage

Avec un poids de 2 kg mentionné par une fiche revendeur, la RTX 5070 Gaming OC exerce un levier important sur son connecteur PCIe. La structure renforcée de la carte apporte un maintien supplémentaire et Gigabyte prévoit un support VGA polyvalent, mais le montage doit rester soigné. Un support anti-affaissement placé sous l’extrémité de la carte limite le phénomène de GPU sag et réduit la pression exercée sur le port PCIe.

Avant le montage : coupez l’alimentation, retirez les équerres nécessaires et vérifiez l’absence d’obstacle sur les 327 mm disponibles.
Lors de l’insertion : maintenez la carte par son radiateur et son bord, sans appuyer sur les ventilateurs ni sur le connecteur PCIe.
Après la fixation : installez le support VGA, puis branchez le câble 16 broches sans le pincer contre le panneau.
Avant le premier démarrage : contrôlez que le connecteur est complètement engagé et que les ventilateurs tournent librement.

La carte peut être alimentée par un connecteur 16 broches natif ou, selon la configuration et le contenu proposé par le revendeur, par un adaptateur 2 x PCIe 8 broches vers 16 broches. L’adaptateur règle la question des prises, pas celle de l’encombrement. Ses deux câbles peuvent prendre davantage de place derrière ou au-dessus de la carte.

Une alimentation de 750 W minimum est indiquée pour ce modèle par une fiche revendeur. Vérifiez la puissance du bloc, sa qualité et la présence de câbles PCIe distincts. Un adaptateur ne compense pas une alimentation insuffisante ni un espace trop réduit autour de la carte.

Comparer les formats RTX 5070 sans mélanger les références

Une comparaison utile porte sur des références précises, pas uniquement sur les marques. La Gigabyte RTX 5070 GAMING OC est annoncée à 327 mm de long. La MSI RTX 5070 GAMING TRIO OC atteint 338 mm de long, 140 mm de large et 50 mm d’épaisseur. L’écart de 11 mm en longueur paraît faible, mais il peut suffire à rendre incompatible un boîtier équipé d’un radiateur frontal.

Avant de choisir un autre modèle RTX 5070, comparez la longueur, l’épaisseur, la largeur vers le panneau latéral, le poids, le type de connecteur d’alimentation et les slots PCIe condamnés. Une carte légèrement plus courte peut être préférable à un modèle plus massif si votre boîtier est compact, si vous utilisez plusieurs cartes d’extension ou si le panneau latéral est proche du connecteur d’alimentation.

La compatibilité ne se résume donc pas à faire entrer 327 mm dans un espace annoncé comme compatible. La bonne configuration laisse une marge autour de la carte, préserve le flux d’air et permet de fermer le boîtier sans contrainte sur le câble 16 broches.
